Обрешетка крыши

Обрешетка крыши – это несущая основа кровельного пирога, представляющая собой систему из досок, брусков или металлических профилей, закрепленных на стропильных ногах. Ее главная задача – равномерно распределять вес кровельного покрытия, а также снеговую и ветровую нагрузку на стропильную конструкцию. Кроме того, обрешетка служит надежным основанием для крепления финишного материала и, работая в паре с контробрешеткой, формирует необходимый вентиляционный зазор. От того, насколько качественно и правильно устроен этот элемент, напрямую зависят долговечность крыши, ее герметичность и устойчивость к внешним воздействиям.

Виды обрешетки кровли по типу исполнения

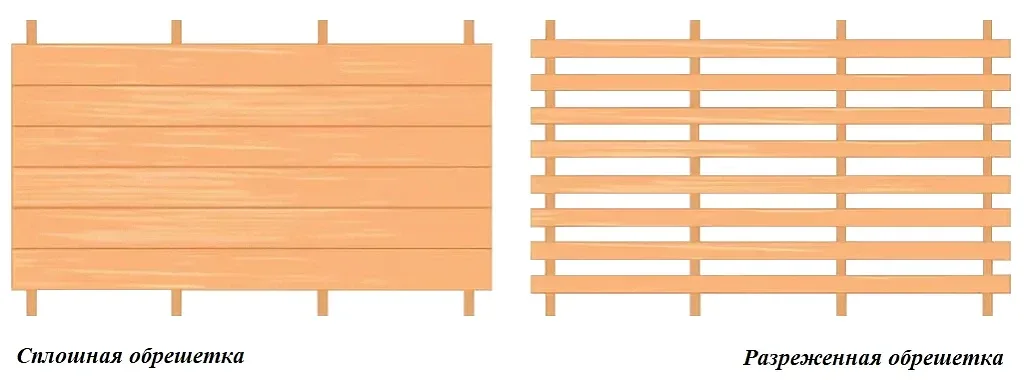

Конструктивно обрешетка кровли может быть выполнена в двух вариантах – сплошной или разреженной. Выбор зависит от типа финишного покрытия и расчетных нагрузок.

Сплошная обрешетка – это настил, в котором зазор между элементами не превышает 1 см, то есть фактически создается сплошная плоскость. Такой вариант применяется под мягкую битумную черепицу, рулонные кровельные материалы, плоский шифер, а в некоторых случаях – под фальцевую кровлю. Для сплошного настила используют обрезную доску толщиной 20–25 мм, влагостойкую фанеру или плиты OSB-3.
Важное условие: между листами или досками необходимо оставлять компенсационные зазоры 3–5 мм – это позволит материалу расширяться при перепадах температуры без деформаций.

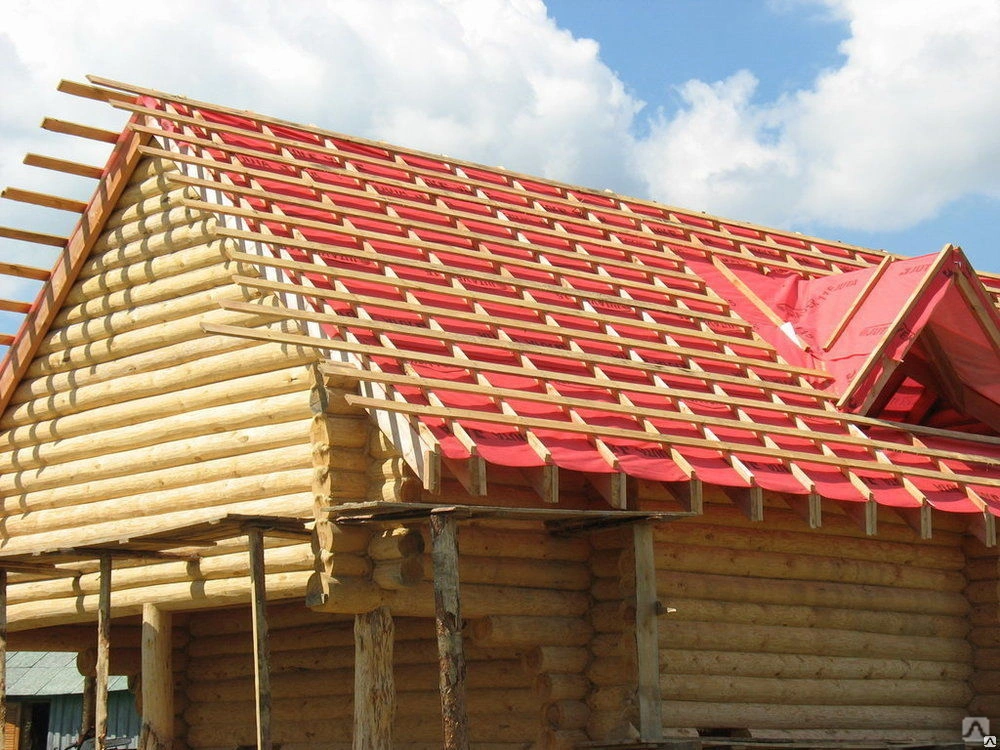

Разреженная обрешетка – выполняется с заданным шагом, который определяется типом кровельного покрытия и расчетными нагрузками. Она подходит для металлочерепицы, профнастила, натуральной и композитной черепицы, а также для шифера и ондулина.

Помимо этих двух основных типов, существует комбинированный настил. В сложных местах – на ендовах, карнизных свесах, примыканиях к стенам и дымоходам – монтируется сплошная обрешетка, а на остальной плоскости ската – разреженная с расчетным шагом. Такое решение обеспечивает повышенную надежность в зонах наибольших нагрузок.

Контробрешетка крыши: что это

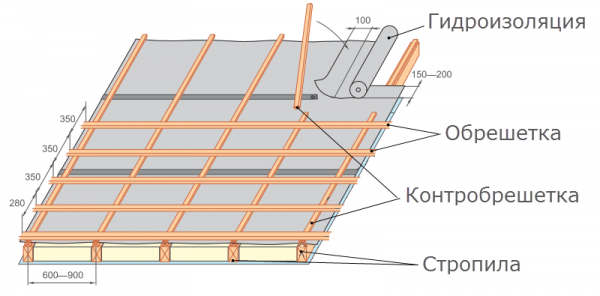

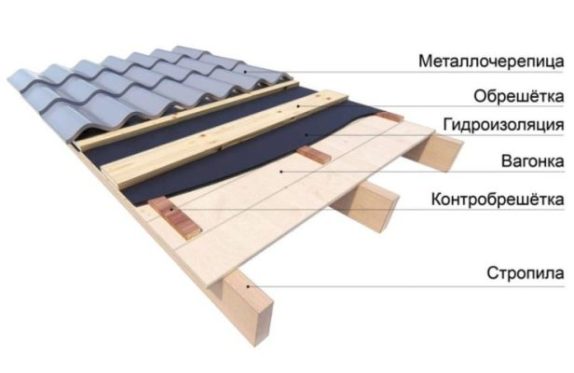

Контробрешетка – это бруски сечением 30×50 или 50×50 мм, которые набиваются поверх гидроизоляционной мембраны вдоль стропильных ног. Она выполняет сразу три важные задачи. Во-первых, создает вентиляционный зазор высотой 30–50 мм между гидроизоляцией и основной обрешеткой, благодаря чему воздух свободно циркулирует от карниза к коньку. Во-вторых, этот зазор позволяет эффективно отводить конденсат и пары влаги, защищая утеплитель от намокания, а деревянные конструкции – от гниения. В-третьих, контробрешетка надежно фиксирует гидроизоляционную мембрану и служит основой для крепления основной обрешетки.

Устройство контробрешетки обязательно для всех утепленных скатных крыш – независимо от того, какое финишное покрытие выбрано: металлочерепица, профнастил, гибкая или натуральная черепица. Без нее подкровельное пространство не будет вентилироваться, что неизбежно приведет к накоплению влаги и постепенному разрушению конструкций.

Расчет шага обрешетки крыши

Шаг обрешетки – это расстояние между осями соседних досок или брусков. Он определяется производителем кровельного материала и зависит от типа покрытия, снеговой нагрузки в регионе и угла наклона ската. Для каждого материала существуют свои ориентировочные значения.

Для металлочерепицы оптимальный шаг составляет 350–400 мм. Профнастил допускает шаг от 300 до 600 мм – чем выше волна, тем больше может быть расстояние между элементами обрешетки. Натуральная черепица требует шага в пределах 310–345 мм, а для ондулина стандартное значение – 300–450 мм, причем лучше ориентироваться на 300 мм. Шифер монтируют с шагом 500–600 мм. В случае сплошной обрешетки зазор между элементами не превышает 10 мм, либо используется сплошной настил из листовых материалов.

Важно помнить, что первый элемент обрешетки – карнизная доска – всегда устанавливается с меньшим шагом и имеет увеличенное сечение либо монтируется сдвоенным. Это необходимо для компенсации повышенной нагрузки от карнизного свеса.

Более подробно о расчете шага для каждого типа кровельного покрытия мы рассказываем в отдельной статье.

Материалы для обрешетки

В частном домостроении основным материалом для обрешетки остается древесина. Чаще всего используют обрезную доску камерной сушки с влажностью не более 18–20% или брус. Оптимальные сечения досок – 25×100 мм, 30×100 мм, 40×100 мм, а для бруса – 40×50 мм или 50×50 мм.

К пиломатериалам предъявляются строгие требования. Все элементы должны быть обработаны антисептиком и антипиреном еще до начала монтажа. Недопустимо наличие значительных сучков, глубоких трещин, синевы или признаков гнили. Для обеспечения ровной плоскости обрешетки доски желательно использовать строганые или хотя бы с ровной кромкой.

В промышленном строительстве или на крышах со сложными условиями эксплуатации применяется металлическая обрешетка из оцинкованных стальных профилей. Однако для частного дома деревянная обрешетка остается оптимальным выбором по соотношению цена–качество.

Пошаговая инструкция по монтажу обрешетки крыши

• Шаг 1. Подготовка стропильной системы
  Прежде всего необходимо проверить геометрию стропильных ног: все они должны находиться в одной плоскости. При обнаружении перепадов плоскость выравнивают с помощью подкладок или рубанка. Также важно убедиться, что стропила надежно закреплены и способны выдержать монтажные нагрузки. Если обработка стропил антисептиком не выполнялась ранее, самое время это сделать.



• Шаг 2. Укладка гидроизоляции и монтаж контробрешетки
  Гидроизоляционную паропроницаемую мембрану раскатывают горизонтальными полосами, начиная от карнизного свеса и двигаясь вверх. Каждую последующую полосу укладывают с нахлестом 10–15 см на предыдущую, а стыки проклеивают специальной лентой. Мембрану фиксируют к стропилам степлером или оцинкованными гвоздями с широкой шляпкой. Поверх мембраны, вдоль каждой стропильной ноги, набивают бруски контробрешетки сечением 30×50 или 50×50 мм. Крепление выполняют оцинкованными гвоздями или саморезами длиной не менее 70–80 мм с шагом 300–400 мм. Контробрешетка не только создает вентиляционный зазор, но и надежно прижимает гидроизоляцию.



• Шаг 3. Разметка положения элементов обрешетки
  На этом этапе определяют шаг обрешетки в соответствии с требованиями производителя выбранного кровельного покрытия. Начиная от карнизного свеса, на контробрешетке или стропилах делают разметку – отмечают положение каждого бруска или доски. Первый элемент (карнизная доска) устанавливают на расстоянии, меньшем основного шага, чтобы обеспечить правильный вылет покрытия. При разметке важно учитывать, что стыки досок по длине должны приходиться только на опору – стропило или контробрешетку, а сами стыки следует располагать вразбежку, чтобы не создавать слабых мест.



• Шаг 4. Монтаж обрешетки
  Монтаж начинают от карнизного свеса и двигаются вверх к коньку. Чтобы избежать перепадов высоты, используют калиброванные доски одинаковой толщины. Каждый элемент крепят к контробрешетке (или напрямую к стропилам, если контробрешетка не предусмотрена) двумя оцинкованными гвоздями или саморезами. Длина крепежа должна в 2–2,5 раза превышать толщину прибиваемого элемента – например, для доски 30 мм подойдут гвозди 70–80 мм. В местах стыковки досок на одной опоре используют по два гвоздя с каждой стороны стыка.



• Шаг 5. Усиление в зонах повышенных нагрузок
  Некоторые участки крыши требуют особого внимания. На карнизном свесе устанавливают утолщенную или сдвоенную доску – это обеспечивает жесткость края кровли. В ендовах (внутренних углах) монтируют сплошной настил из досок или OSB шириной не менее 500–600 мм в каждую сторону от оси ендовы. По периметру примыканий к стенам и трубам также выполняют сплошную обрешетку. У конька устанавливают дополнительные доски с обеих сторон – они послужат основой для крепления коньковых элементов. Фронтонные свесы требуют надежной опоры для торцевых планок.



• Шаг 6. Контроль качества
  После завершения монтажа необходимо проверить плоскость обрешетки длинным правилом (2–2,5 м). Перепады более 5 мм на 2 метра недопустимы – они приведут к неровной укладке кровельного покрытия. Также стоит убедиться, что все торцы досок на стыках находятся на опоре и надежно закреплены. Если обработка защитными составами не была выполнена заранее, смонтированную конструкцию обрабатывают кистью – это продлит срок службы деревянных элементов.

Распространенные ошибки при монтаже

Даже при кажущейся простоте устройства обрешетки строители нередко допускают ошибки, которые впоследствии приводят к серьезным проблемам.

Неправильный выбор шага – одна из самых частых причин прогиба кровельного покрытия, нарушения герметичности и даже срыва листов при сильном ветре. Отсутствие контробрешетки делает невозможной вентиляцию подкровельного пространства, из-за чего конденсат начинает накапливаться, а стропила и обрешетка постепенно загнивают.

Использование сырой древесины – еще одна типичная ошибка. По мере усыхания доски начинают коробиться, менять геометрию, и крепления ослабевают. Не менее опасно и отсутствие антисептической обработки: через пару лет древесина может поражаться грибком или насекомыми.

Стыки досок без опоры – грубое нарушение технологии. Такие участки со временем провисают и могут разрушиться под нагрузкой. И наконец, экономия на усилении сложных узлов (ендов, примыканий, карнизных свесов) почти всегда оборачивается протечками в этих местах.

Заключение

Обрешетка и контробрешетка – это не второстепенные элементы, а фундамент всей кровельной системы. Их правильное устройство обеспечивает надежное крепление финишного покрытия, эффективную вентиляцию подкровельного пространства, равномерное распределение нагрузок и, как следствие, долговечность всей конструкции.

Соблюдение технологии монтажа, использование качественных пиломатериалов камерной сушки с антисептической обработкой и точный расчет шага – залог того, что кровля прослужит десятилетиями без ремонта.
